Aterramento e Segurança na Estação de Radioamador: Antenas, Rádios e Boas Práticas
Introdução
Uma boa estação de radioamador não é formada apenas por um transceptor de qualidade e uma boa antena. Cabos, conectores, fonte de alimentação, sistema de proteção, aterramento, torre e demais equipamentos fazem parte de um único conjunto e precisam trabalhar de forma segura e tecnicamente adequada.
O aterramento da estação é um dos assuntos que mais gera dúvidas entre radioamadores. É comum encontrar a ideia de que basta instalar uma haste de cobre no solo e conectar o rádio a ela. Na prática, o assunto é mais amplo.
A ARRL destaca que o aterramento de uma estação de radioamador possui três objetivos distintos: segurança elétrica, controle de correntes de RF e proteção contra descargas atmosféricas. Esses objetivos estão relacionados, mas não são necessariamente atendidos da mesma maneira.
No Brasil, o radioamadorismo também possui requisitos técnicos e operacionais definidos pela ANATEL. A regulamentação atualmente indicada pela Agência inclui a Resolução nº 777/2025 e o Ato nº 3.448/2026, além das regras relacionadas à exposição humana a campos eletromagnéticos.
1. Por que o aterramento é tão importante?
O aterramento de uma estação pode exercer diferentes funções.
Segurança elétrica
O primeiro objetivo é proteger o operador contra choques elétricos.
Equipamentos como:
- transceptores;
- fontes de alimentação;
- amplificadores;
- computadores;
- interfaces;
- equipamentos de rede;
- carregadores;
- acessórios;
possuem partes metálicas que podem ficar energizadas em determinadas condições de falha.
O sistema de proteção elétrica deve proporcionar um caminho adequado para a corrente de falha, permitindo que os dispositivos de proteção atuem corretamente.
Por isso, o aterramento da estação não deve ser confundido com simplesmente conectar o rádio a uma haste enterrada.
A instalação elétrica da estação deve estar de acordo com as normas aplicáveis e, quando necessário, ser executada ou avaliada por profissional habilitado.
2. Aterramento elétrico, aterramento de RF e proteção contra raios não são a mesma coisa
Este é um dos pontos mais importantes para quem está montando uma estação.
Podemos pensar em três sistemas relacionados:
1. Aterramento de segurança elétrica
Protege pessoas e equipamentos contra falhas elétricas.
2. Aterramento/bonding para RF
Ajuda no controle de correntes de RF indesejadas, interferências e correntes de modo comum.
3. Sistema de proteção contra descargas atmosféricas
Tem como objetivo conduzir correntes de surto e descargas para um sistema de aterramento apropriado, reduzindo o risco de danos à estrutura e aos equipamentos.
A ARRL chama atenção justamente para essa diferença: não existe necessariamente um único “terra mágico” que resolva todos os problemas da estação.
3. A antena é parte fundamental do sistema
Muitos radioamadores concentram sua atenção no transceptor e deixam a antena em segundo plano.
Entretanto, em uma estação de rádio, a antena e a linha de transmissão fazem parte do sistema de RF.
Uma antena corretamente dimensionada pode melhorar significativamente o desempenho da estação, enquanto uma instalação inadequada pode causar:
- ROE elevada;
- perdas na linha de transmissão;
- interferência de RF;
- retorno de RF para o shack;
- aquecimento de componentes;
- problemas em equipamentos;
- dificuldade de sintonia;
- redução da eficiência de transmissão.
Por isso, antes de aumentar a potência do transmissor, muitas vezes vale a pena melhorar a antena, sua instalação e o sistema de alimentação.
4. Tipos de antenas e suas necessidades
Existem diversos tipos de antenas utilizadas no radioamadorismo.
Entre elas:
- Dipolo;
- Inverted-V;
- Vertical;
- Ground Plane;
- End-Fed;
- Yagi;
- Hexbeam;
- Loop;
- J-Pole;
- Colineares;
- Antenas direcionais para VHF/UHF;
- Antenas para repetidoras;
- Antenas de HF multibanda.
Cada configuração possui características diferentes.
Uma antena dipolo, por exemplo, é um sistema balanceado e não depende necessariamente de um aterramento de RF para funcionar corretamente. Já algumas antenas verticais dependem de radiais ou de um sistema de retorno de RF adequado.
A própria ARRL destaca que uma antena “completa”, como um dipolo ou uma ground plane, pode não precisar de um terra de RF dedicado, desde que as correntes de modo comum sejam adequadamente controladas.
5. Antenas verticais e o sistema de radiais
Nas antenas verticais, o sistema de radiais merece atenção especial.
Os radiais ajudam a formar o sistema elétrico da antena e podem ter influência significativa na eficiência.
Um erro comum é imaginar que uma única haste de aterramento enterrada transforma automaticamente uma antena vertical em uma excelente antena.
A haste de aterramento e o sistema de radiais têm funções diferentes.
Dependendo do projeto da antena, frequência e instalação, podem ser necessários diversos radiais, instalados de maneira adequada.
Portanto:
Ter uma haste de aterramento não significa ter um bom sistema de RF para uma antena vertical.
6. Torre e estrutura metálica
Quando a estação utiliza torre metálica, mastro ou estrutura elevada, a segurança precisa receber atenção especial.
A estrutura deve ser instalada considerando:
- estabilidade mecânica;
- estaiamento;
- resistência ao vento;
- corrosão;
- distância de redes elétricas;
- aterramento e equipotencialização;
- proteção contra descargas atmosféricas;
- acesso para manutenção.
Nunca se deve instalar ou movimentar antenas próximas a redes elétricas sem uma avaliação adequada.
Uma antena ou torre que entre em contato com uma rede elétrica pode transformar uma atividade de radioamadorismo em uma situação potencialmente fatal.
A própria ARRL coloca a segurança durante a instalação de antenas como uma das principais preocupações para o radioamador.
7. Proteção contra descargas atmosféricas
Uma das maiores ameaças a uma estação instalada externamente são as descargas atmosféricas.
É importante entender que desligar o rádio da tomada não significa necessariamente que a estação esteja protegida contra raios.
Uma descarga ou surto pode atingir ou induzir energia em:
- antena;
- torre;
- cabo coaxial;
- cabo de alimentação;
- cabo de rede;
- linhas de controle;
- sistemas externos.
Por esse motivo, a proteção deve considerar todos os caminhos pelos quais um surto pode entrar na estação.
A ARRL recomenda uma abordagem integrada para proteção contra raios, incluindo a equipotencialização dos diferentes sistemas e a utilização adequada de dispositivos de proteção.
8. O cabo coaxial também precisa de proteção
O cabo coaxial é a ligação entre a antena e o rádio.
Ele não deve simplesmente entrar no shack sem que seja considerada a proteção contra surtos.
Uma instalação profissional pode utilizar um protetor de surto/coaxial apropriado, conectado a um sistema de aterramento e equipotencialização corretamente projetado.
O princípio é simples:
Antena → cabo coaxial → proteção contra surto → estação
O dispositivo deve ser adequado à faixa de frequência, potência e tipo de sistema utilizado.
É importante também evitar curvas desnecessárias e utilizar conectores corretamente instalados e protegidos contra umidade.
9. Entrada dos cabos na estação
Um excelente conceito para uma estação fixa é concentrar a entrada dos cabos em um ponto controlado.
Esse ponto pode receber:
- coaxiais;
- cabos de controle;
- cabos de dados;
- linhas auxiliares;
- dispositivos de proteção;
- conexões de equipotencialização.
A ARRL apresenta o conceito de Single-Point Ground Panel — SPGP, ou painel de aterramento de ponto único, como uma solução para organizar as conexões de proteção e reduzir diferenças perigosas de potencial entre os equipamentos durante eventos transitórios.
10. Bonding: interligando os equipamentos
Além do aterramento, existe outro conceito importante: o bonding, ou equipotencialização.
Na prática, significa interligar adequadamente as partes metálicas e os sistemas que precisam permanecer em potencial elétrico semelhante.
Em uma estação podemos ter:
Rádio → fonte → amplificador → computador → interface → proteção coaxial → painel de aterramento
Se esses equipamentos estiverem sujeitos a potenciais elétricos muito diferentes durante um surto, podem surgir correntes indesejadas através dos cabos de sinal.
Por isso, a equipotencialização é tão importante quanto simplesmente “ter um terra”.
11. E o rádio: devo ligar o chassis ao terra?
Muitos transceptores possuem um terminal de aterramento no painel traseiro.
Esse terminal normalmente deve ser utilizado conforme as recomendações do fabricante e integrado ao sistema de aterramento/equipotencialização da estação.
Em uma instalação fixa, é interessante evitar que cada equipamento seja conectado aleatoriamente a um ponto diferente do sistema.
Um conceito comum é utilizar uma barra de equipotencialização no shack, conectando os equipamentos a um ponto comum.

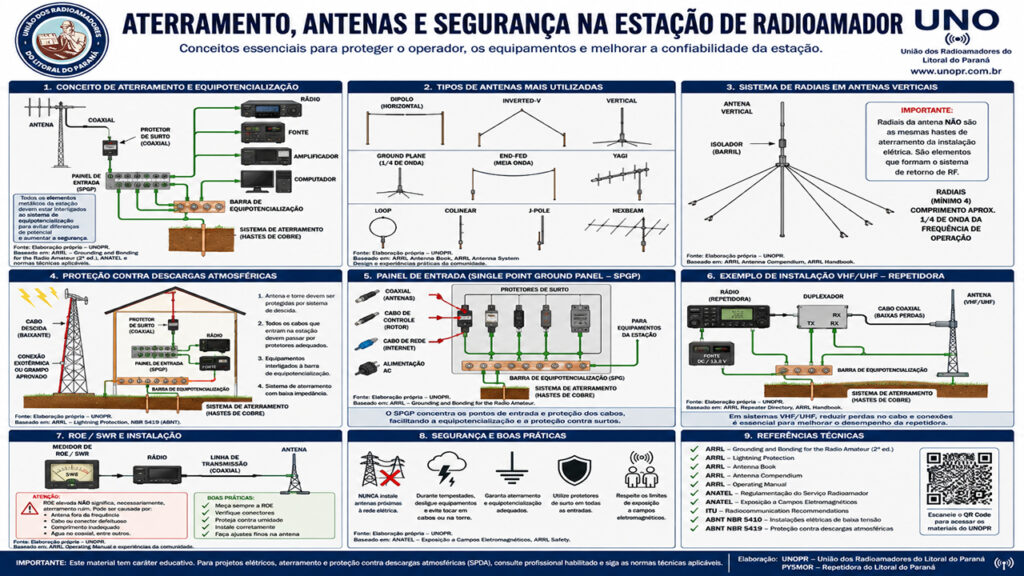

Exemplo conceitual:
ANTENA
│
│
┌──────┴──────┐
│ PROTEÇÃO │
│ COAXIAL │
└──────┬──────┘
│
│
┌────────┴────────┐
│ PAINEL DE TERRA │
│ / EQUIPOTENCIAL │
└────────┬────────┘
│
┌────────┼────────┐
│ │ │
RÁDIO FONTE AMP/PA
│ │ │
└────────┴────────┘
│
│
SISTEMA EXTERNO
DE ATERRAMENTO
Esse desenho é apenas conceitual. O dimensionamento e a execução devem considerar a instalação específica.
12. Cabo de alimentação também merece atenção
Não adianta proteger somente o coaxial se a alimentação elétrica da estação não possui proteção adequada.
A estação deve considerar:
- aterramento de proteção;
- dispositivos de proteção contra surtos;
- disjuntores adequadamente dimensionados;
- proteção diferencial quando aplicável;
- tomadas adequadas;
- organização dos cabos;
- qualidade das fontes;
- proteção dos equipamentos auxiliares.
Filtros de linha comerciais simples não devem ser considerados automaticamente como um sistema completo de proteção contra descargas atmosféricas.
A própria documentação da ARRL alerta que dispositivos de proteção precisam fazer parte de uma arquitetura adequada de aterramento e proteção.
13. RF no shack: quando o aterramento não resolve
Um problema comum é o retorno de RF para dentro da estação.
O operador pode perceber:
- microfone dando choque ou “formigamento”;
- interferência em caixas de som;
- computador apresentando ruído;
- teclado ou mouse apresentando comportamento estranho;
- equipamentos de áudio com interferência;
- TV ou rádio próximo apresentando interferência;
- RF aparecendo em cabos.
A primeira reação geralmente é:
“Preciso colocar um terra melhor.”
Nem sempre.
O problema pode estar relacionado a correntes de modo comum na linha de transmissão.
Uma das soluções frequentemente utilizadas é um choke de RF / balun de corrente, dependendo do tipo de antena e instalação.
A ARRL também aponta o uso de current baluns/chokes como uma forma de controlar correntes de modo comum em determinadas configurações.
14. ROE não é sinônimo de aterramento
Outro erro bastante comum é associar diretamente uma ROE elevada a um aterramento ruim.
A ROE — Relação de Ondas Estacionárias — está relacionada à adaptação entre:
transmissor → linha de transmissão → antena
Uma ROE elevada pode ter diversas causas:
- antena fora de frequência;
- comprimento inadequado;
- conexão defeituosa;
- cabo danificado;
- conector mal instalado;
- água dentro do coaxial;
- balun inadequado;
- problema mecânico;
- alteração na instalação da antena.
Portanto, antes de simplesmente instalar mais hastes de terra, deve-se medir o sistema.
Um wattímetro/medidor de ROE e, quando possível, um analisador de antenas são ferramentas extremamente úteis.
15. Frequência e comprimento de onda
A relação entre frequência e comprimento físico da antena é fundamental.
A fórmula aproximada do comprimento de onda é:
λ = 300 / f
Onde:
- λ = comprimento de onda em metros;
- f = frequência em MHz.
Por exemplo, para 145 MHz:
λ ≈ 300 / 145 ≈ 2,07 metros
Isso ajuda a compreender por que antenas de VHF são muito menores que antenas de HF.
Para o radioamador, compreender essa relação permite dimensionar e analisar melhor:
- dipolos;
- monopolos;
- verticais;
- ground planes;
- yagis;
- elementos direcionais.
16. Antenas VHF e UHF
Nas estações de VHF e UHF, principalmente em instalações destinadas a repetidoras, o sistema de alimentação merece atenção especial.
Uma instalação típica pode possuir:
Rádio → duplexador → cabo coaxial → conector → antena
Cada componente introduz perdas.
Em frequências mais altas, pequenos problemas podem representar perdas significativas.
Por isso é importante utilizar:
- cabo coaxial adequado;
- conectores de qualidade;
- conectores corretamente instalados;
- proteção contra água;
- curvas suaves;
- cabo com comprimento adequado;
- antena apropriada à frequência.
Em uma repetidora, por exemplo, a qualidade do sistema irradiante pode ser tão importante quanto a potência do transmissor.
17. Umidade: o inimigo silencioso da estação
A água é uma das grandes inimigas de sistemas de RF instalados externamente.
Um conector mal protegido pode permitir a entrada de umidade no cabo coaxial.
Com o tempo, isso pode provocar:
- aumento das perdas;
- alteração da impedância;
- aumento da ROE;
- corrosão;
- degradação do dielétrico;
- redução da potência efetivamente irradiada.
Por isso, conectores externos devem receber proteção adequada contra intempéries.
Uma instalação bem feita deve ser pensada para permanecer protegida durante anos, e não apenas no dia em que foi montada.
18. Segurança com RF
Outro ponto importante é a exposição humana aos campos eletromagnéticos.
No Brasil, a ANATEL estabelece regras relacionadas à exposição humana a campos elétricos, magnéticos e eletromagnéticos.
A Agência informa que os limites brasileiros são baseados nas diretrizes da ICNIRP e que existem critérios específicos para estações de radioamador.
Isso significa que uma estação deve considerar:
- potência de transmissão;
- frequência;
- ganho da antena;
- distância das pessoas;
- tempo de transmissão;
- posição da antena;
- área de acesso.
Especialmente em antenas instaladas em telhados, sacadas, torres e locais acessíveis ao público, essa análise não deve ser ignorada.
19. Nunca instale antenas próximas à rede elétrica
Essa é provavelmente uma das regras de segurança mais importantes.
Antena não deve ser instalada de maneira que possa tocar uma rede elétrica, mesmo em uma situação acidental.
Durante uma tempestade, também não é seguro subir em torres ou trabalhar em antenas.
O radioamador deve considerar:
- distância das redes;
- possibilidade de queda da estrutura;
- vento;
- chuva;
- descargas atmosféricas;
- condições do telhado;
- estabilidade da torre.
Segurança deve sempre estar acima da pressa de colocar a estação no ar.
20. O que fazer durante uma tempestade?
Quando existe ameaça de descargas atmosféricas, a melhor estratégia é preventiva.
Em uma estação fixa, deve-se ter um procedimento previamente definido para:
- interromper a operação;
- desligar os equipamentos;
- desconectar os sistemas conforme o projeto de proteção;
- manter as pessoas afastadas da estrutura externa;
- nunca manipular cabos ou conectores durante a tempestade;
- retomar a operação somente depois que as condições forem seguras.
A proteção contra raios deve ser planejada antes da tempestade, e não durante ela.
21. Checklist para uma estação segura
Antes de colocar uma estação em operação, vale revisar:
- Estação devidamente licenciada e dentro das regras aplicáveis;
- Transceptor adequado à faixa utilizada;
- Fonte de alimentação dimensionada;
- Instalação elétrica segura;
- Aterramento de proteção adequado;
- Equipamentos equipotencializados;
- Torre/mastro mecanicamente seguro;
- Antena corretamente instalada;
- Distância segura de redes elétricas;
- Cabo coaxial adequado;
- Conectores corretamente instalados;
- Proteção contra umidade;
- Proteção contra surtos;
- Sistema de proteção contra descargas atmosféricas avaliado;
- ROE medida;
- Potência verificada;
- Sistema de RF avaliado;
- Correntes de modo comum verificadas quando aplicável;
- Exposição a RF considerada;
- Procedimento para tempestades definido.
22. A melhor estação não é necessariamente a mais potente
No radioamadorismo existe uma tendência natural de buscar mais potência.
Entretanto, uma estação eficiente não depende apenas de potência.
Uma combinação bem projetada de:
transceptor + linha de transmissão + antena + instalação + aterramento + proteção + conhecimento
pode produzir resultados muito melhores do que simplesmente aumentar a potência.
Uma estação de 50 W com uma boa antena instalada corretamente pode apresentar desempenho excelente.
Da mesma forma, uma estação de alta potência com antena inadequada, perdas elevadas, ROE elevada e instalação insegura pode apresentar desempenho ruim e ainda colocar equipamentos e pessoas em risco.
23. Aterramento é parte do projeto da estação
O mais importante é abandonar a ideia de que aterramento é simplesmente:
“Enterrar uma haste e ligar um fio nela.”
O sistema correto deve ser pensado como um conjunto.
Estação de Radioamador
→ Alimentação elétrica
→ Equipamentos
→ Equipotencialização
→ Linha de transmissão
→ Proteção contra surtos
→ Torre/mastro
→ Antena
→ Sistema de aterramento
→ Proteção contra descargas atmosféricas
→ Segurança do operador
Tudo precisa funcionar de forma integrada.
A ARRL recomenda justamente uma abordagem que combine segurança elétrica, proteção contra raios e gerenciamento de RF, em vez de tratar cada problema isoladamente.
Conclusão
Montar uma estação de radioamador é muito mais do que instalar um rádio e colocar uma antena no telhado.
Uma estação bem construída deve ser:
segura, eficiente, organizada e tecnicamente correta.
O aterramento, a equipotencialização, a proteção contra surtos, a instalação da antena e a segurança contra descargas atmosféricas devem ser considerados desde o início do projeto.
Também é importante lembrar que cada instalação possui características próprias. Tipo de solo, estrutura da residência, altura da antena, potência, frequência, tipo de antena, existência de torre, rede elétrica e localização podem mudar completamente a solução adequada.
Por isso, quando houver dúvidas sobre a instalação elétrica, sistema de proteção contra descargas atmosféricas, torre ou estrutura, procure um profissional habilitado.
No radioamadorismo, conhecimento técnico não serve apenas para melhorar o sinal.
Conhecimento técnico também serve para proteger pessoas, equipamentos e patrimônio.
73 e bons contatos!
Equipe UNO — União dos Radioamadores do Litoral do Paraná
www.unopr.com.br
Referências bibliográficas e técnicas
- ARRL – American Radio Relay League. Grounding. Material técnico sobre aterramento de estações de radioamador, segurança elétrica, aterramento de RF e proteção contra descargas atmosféricas.
- ARRL – American Radio Relay League. Grounding and Bonding for the Radio Amateur. Segunda edição. Referência técnica sobre aterramento, equipotencialização, proteção contra raios e gerenciamento de RF. ISBN 978-1-62595-149-6.
- ARRL – American Radio Relay League. Lightning Protection. Orientações e referências técnicas para proteção de estações de radioamador contra descargas atmosféricas.
- ARRL – American Radio Relay League. Safety / Electrical & RF Safety. Referências de segurança para instalação e operação de estações, antenas e equipamentos de radioamador.
- ANATEL – Agência Nacional de Telecomunicações. Radioamadorismo. Regulamentação, licenciamento, requisitos técnicos e informações oficiais do Serviço Radioamador no Brasil.
- ANATEL. Resolução nº 777, de 28 de abril de 2025. Regulamento Geral dos Serviços de Telecomunicações — RGST, incluindo disposições aplicáveis ao Serviço de Radioamador.
- ANATEL. Ato nº 3.448, de 11 de março de 2026. Requisitos técnicos e operacionais aplicáveis ao Serviço de Radioamador.
- ANATEL. Exposição a Campos Eletromagnéticos. Informações sobre os limites de exposição humana e regulamentação brasileira aplicável às estações transmissoras.
- ANATEL. Resolução nº 700, de 28 de setembro de 2018. Regulamento sobre avaliação da exposição humana a campos elétricos, magnéticos e eletromagnéticos associados à operação de estações transmissoras de radiocomunicação.
- UIT/ITU – International Telecommunication Union. Referências e recomendações internacionais relacionadas ao Serviço de Radioamador, radiofrequência e segurança de instalações de radiocomunicação.
Nota técnica: este artigo possui caráter educativo e informativo. As recomendações não substituem projetos, cálculos ou instalações executadas por profissionais habilitados. Para sistemas elétricos, torres, SPDA, proteção contra descargas atmosféricas e estruturas elevadas, devem ser observadas as normas técnicas brasileiras aplicáveis e a legislação vigente.
